[0:00]Witam. Dzisiejszy film będzie następnym, jeśli jest poświęcony wykonywaniu rozdzielnic elektrycznych.
[0:11]No, powstał też tutaj dzięki uwadze komentarzy jednego z użytkowników, że właśnie jedna z rozdzielnic była mało estetyczna.
[0:23]No to właśnie jest kwestia kiedy robimy na materiale klienta i trzeba spełnić zarówno wymagania do przeciążeń, czy żeby spełnić warunki zwarciowe.
[0:35]No tak jak mówiłem, była to była ta rozdzielnica tam 3 razy 18 z poprzedniego filmu, ja od tego czasu się wyleczyłem całkowicie z dostarczania materiału przez klienta.
[0:46]No bo wiemy, kiedy musimy na przykład ułożyć sobie dwa przewody równolegle o mniejszym przekroju zamiast jeden o większym, no są przez to problemy.
[0:56]wiadomo, no nie jest to tak łatwe, a tutaj właśnie sobie już od razu wszystko podobierałem, tak powinno być, więc było dużo łatwiej.
[1:06]No zatem jak zrobić taką rozdzielnię? No wydaje się, jak widzimy, mamy tutaj aparaty porozmieszczane, że to nic trudnego.
[1:17]W rzeczywistości rozmieszczenie aparatów no nie jest przypadkowe i nie często no a układając po prostu jak tam pasuje, można sobie narobić no niemałej roboty,
[1:31]kiedy okaże się, że przewody, które wprowadziliśmy do rozdzielni no będą niejako pomieszane, każdy we wszystkie strony, że z prawej strony aparat po lewej stronie i odwrotnie.
[1:43]No jednym słowem ogromny bałagan no i utrudnienie przy pracy. Zatem jak najlepiej się do takiego zadania wykonania rozdzielnicy zabrać?
[1:54]Przede wszystkim jak skończymy przewodowanie musimy ustalić kilka kwestii.
[2:02]Zacznę może od początku, czyli zasilanie.
[2:06]Bardzo ważna rzecz, bo od tego zależy umieszczenie ograniczników przepięć, wyłącznika głównego.
[2:13]Jeżeli mamy zasilanie z dołu, rozłącznik i ogranicznik przepięć dajemy z dołu tak, żeby w razie czegoś nie rozwlekać impulsu tutaj przepięcia, czy prądu piorunowego
[2:26]po całej rozdzielni, no bo nic nam to po prostu nie da, może to doprowadzić do co z tego, że ogranicznik przepięć a się wszystko nam poindukuje w przewodach.
[2:36]No oczywiście należy pamiętać o odpowiedniej długości przewodu do ogranicznika przepięć.

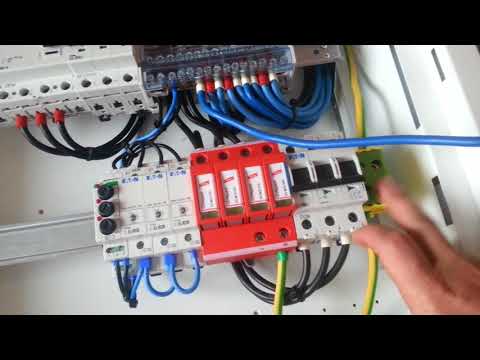

[2:44]Kolejna rzecz ma tutaj lampki kontroli faz, blok rozdzielczy. Z bloku rozdzielczy z ogranicznika przepięć.
[2:51]Pojawia się nieraz dyskusja co instalujemy najpierw, czy rozłącznik, czy ogranicznik przepięć.
[2:57]No prawda jest taka, rozłącznik lepiej dać pierwszy, bo jak będziemy chcieć robić czy też przy ograniczniku przepięć, żeby wymienić moduł, my możemy za pomocą rozłącznika
[3:07]wyłączyć zasilanie i nie mamy tu napięcia.
[3:13]No, jeżeli już mamy załatwioną sprawę zasilania, kolejna rzecz to są tutaj, jak na zdjęciach widać, rozmieszczenie pozostałych aparatów.
[3:26]Jak sprawę rozwiązać? Najprostsza rada, wziąć sobie kartkę i ułożyć tak jakby to była rozdzielnica.
[3:33]Czyli zwykła kartka A4, tutaj ułożymy pionowo i spisujemy sobie jakie obwody wchodzą do rozdzielni w kolejności od lewej do prawej.
[3:44]Jeżeli to zrobimy, wiemy jak powinno to być porozmieszczane w rozdzielnicy.
[3:52]I wtedy układamy sobie wyłączniki różnicowoprądowe, do nich kompletujemy wyłączniki nadprądowe,
[4:00]No i ewentualnie, jak widać, inne tutaj akcesoria.
[4:04]Tutaj mamy listwę zaciskową do połączenia przewodów, kiedy wchodzi więcej przewodów do rozdzielni czy tutaj mamy na przykład przekaźniki bistabilne do sterowania oświetleniem.
[4:16]Jeżeli to zrobimy, musimy sobie teraz podzielić tak obwody na fazy, żeby było w miarę równomierne obciążenie.
[4:25]No i też funkcjonalność, czyli wiadomo, gniazdka z jednego pomieszczenia i obwód oświetlenia z jednego pomieszczenia, najlepiej zasilać z różnych faz.
[4:36]to jest taka po prostu sprawa praktyczna i kiedy to zrobimy, możemy przystąpić do rozmieszczania
[4:44]jak widać, aparatów na szynach montażowych rozdzielni.
[4:55]No a później przystępujemy do przewodowania.
[5:00]Oczywiście z bloku rozdzielczego na wyłącznik różnicowoprądowy i z wyłącznika różnicowoprądowego na zasilanie danej grupy aparatów.
[5:07]Teraz tutaj właśnie taka wskazówka.
[5:10]Zawsze mówię, żeby aparaty były jednego producenta, dlatego, że możemy za pomocą listwy grzebieniowej sobie połączyć.
[5:18]No ja akurat teraz klient kupował materiał i kupił cały przekrój wszystkich producentów.
[5:22]Wszystko trzeba było przewodować ręcznie, no nic przyjemnego.
[5:30]No i więc kolejna rzecz, tutaj też mamy listwę zerową, czyli podłączamy przewody neutralne wszystkich obwodów z danego wyłącznika różnicowoprądowego.
[5:40]I tutaj należy pamiętać, żeby też był odpowiedni odstęp.
[5:43]Raz dlatego, że ktoś będzie może coś chcieć w przyszłości sobie tutaj dołożyć, a poza tym gdzieś te gdzieś tych przewodów trochę jest i trzeba gdzieś je pomieścić.
[5:54]No a poza tym, jak widać, są odstępy między aparatami, raz to jest możliwość rozbudowy, jakby ktoś też chciał, a po drugie jest lepsze chłodzenie.
[6:07]I tutaj, ja, jeśli ktoś może zauważyć, przewód neutralny nie jest podłączony, dlatego, że przyjdzie nam na zasilanie
[6:17]enkę bezpośrednio na ogranicznik przepięć, z ogranicznika przepięć później na blok rozdzielczy, no po prostu dlatego to nie jest zrobione.
[6:23]No to jak widać, sobie do uziemienia również mamy doprowadzoną listwę uziemiającą, bo w tym rozdzielniku akurat
[6:34]większość obwodów, zdecydowana, przyjdzie z góry, część przyjdzie z dołu.
[6:40]No ale to sobie już doprowadzimy bez problemu.
[6:43]No i cóż, potem pozostaje tylko wyjąć z szyny z aparatami, założyć obudowę, wprowadzić przewody i
[6:51]przewodować. Często się spotykałem, było dużo aparatów, ktoś nie dawał, nie było bloków rozdzielczych, tylko po prostu jazda z aparatu na aparat.
[7:03]No może i oszczędniej, ale jak potem trzeba będzie coś wyjąć, coś zmienić, no i będzie problem.
[7:13]A tak no to najprościej po prostu sobie jedziemy z bloku rozdzielczego, możemy jeszcze widać jest zapas miejsca, możemy dołączać co chcemy, gdzie chcemy.
[7:22]Nie ma problemu. Przede wszystkim no ważne jest też myślenie, rozplanowywanie aparatów pod kątem rozbudowy.
[7:33]Bo to jest akurat podrozdzielnica na piętro.
[7:36]No i już wiadomo, że będzie klient miał domofon.
[7:39]Że domofon przychodzi z dołu, wiemy, gdzie tutaj trzeba zostawić już miejsce na zasilacz.
[7:46]po prostu nie wciskać aparaty bezmyślnie na szynie, gdzie popadnie, wiemy, że będziemy mieć coś zasilane z góry.
[7:51]Tak samo, zostawiamy miejsce, wiedząc, gdzie coś będzie i rozbudowa wtedy naprawdę jest prosta, a nie porobimy sobie
[8:05]przelotek na przykład już przy montażu, no to potem są problemy, bo trzeba za rok się okaże, że będzie trzeba cały dom, czy nawet pół domu rozkłuć.
[8:18]No bo żeby coś doprowadzić.
[8:22]Także no, ktoś powie: no dobrze, no ale mnie to już tyle kosztowało.
[8:27]No ale zastanówmy się, czy damy 100 złotych czy 200 złotych więcej za rozdzielnię, czy damy więcej za koszt rozkucia ściany, wymiany nowej rozdzielni na większą.
[8:47]No i później przywracania wszystkiego do stanu poprzedniego. A tak możemy sobie tylko kupić aparaty, wciągnąć przewód, podłączyć i wszystko mamy.
[9:04]Tak wygląda w tym przypadku, jak widać, rozdzielnica wewnątrz.
[9:07]Ja postaram się pokazać za chwilę jak wygląda to po przykryciu maskownicami.
[9:18]No a tak rozdzielnica wygląda już jak jest zakryta.
[9:23]Mamy opisane, no wprawdzie tutaj nie ma polskich liter, aparaty, jaki jest układ sieci.
[9:30]Rzecz przydatna, trzeba coś będzie modernizować, przerabiać, nie będzie, choćby to robił ktoś inny, nie będzie miał problemu, jak dobrać, jak pociągnąć przewody,
[9:42]czy będziemy mieć układ TN, TT i te i co tam jeszcze. Wszystko widać, mamy poopisywane, no jest to przydatne, jak trzeba jakiś obwód odłączyć i
[9:54]nie musimy szukać metodą prób i błędów po całej rozdzielni, kiedy mamy tego dość sporo.
[10:02]Oczywiście można robić to na kartce ołówkiem, no ale lepiej to wygląda w ten sposób.
[10:10]Tutaj mamy, jak widać, zakrytą rezerwę.
[10:18]No, dość powie dobrze, fajnie, ale nie jest to wszystko.
[10:25]Zaraz pokażę co jeszcze. A teraz co mamy w środku na drzwiach wyjściowych.
[10:31]No, tutaj jak widzimy, najpierw uwaga, zalecenia dla klienta o sprawdzanie wyłączników różnicowoprądowych i ograniczników przepięć.
[10:40]No wiemy, bardzo często się o tym zapomina, potem wiadomo, styki są bardzo mocno dokładnie dopasowane i może dojść do sklejenia styków i na różnicówka działała nie będzie.
[10:50]Więc od razu informacja dla klienta, co należy kontrolować, wiadomo ogranicznik przepięć może jakiś przepięcia, burza, ogranicznik nam zadziała i
[11:00]nie będzie mieć ochrony, bo w ogóle nieświadomie można z tym żyć, a potem się okaże nagle, że nam burza przyjdzie i wszystko zwaliło.
[11:11]Tak jak widać, mamy tutaj jeszcze schemat połączeń.
[11:17]No, przydatna rzecz, jak trzeba coś rozpiąć, nie trzeba po prostu szukać, jak
[11:24]dla przeproszeniem, no, igły w stogu siana, bo tu jest widać też sporo tych aparatów.
[11:30]Jak widać, mamy na poszczególne fazy zrobione.
[11:46]No tu jeszcze muszę sobie akurat poprawić prasczki, nie zrobiło się, nie wiem, czy komputer nie wydrukował symbole warystorów, żeby to były.
[11:57]No i właśnie tutaj taka uwaga. Ogranicznik przepięć warystorowy możemy dać sobie jako do podrozdzielnicy albo do obiektu, który jest zasilany na całej długości linią kablową.
[12:11]Czyli mówię, nie ma oczywiście od instalacji od gromowej, czyli na przykład mamy dom zasilany na całej długości linią kablową, czyli od transformatora wszystko idzie ziemią.
[12:25]Jeżeli jest, no inaczej trzeba stosować ogranicznik iskiernikowy.
[12:30]No jest o wiele droższy, no ale wyjścia niestety nie ma innego.
[12:38]To wszystko. Dziękuję za uwagę.
