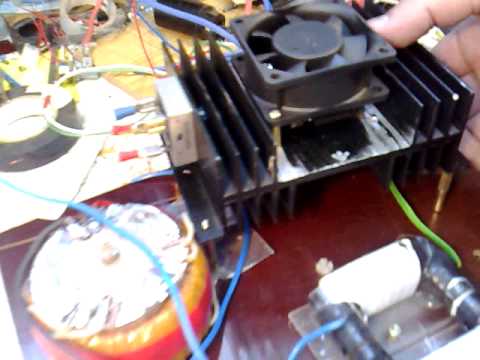

[0:00]Есть, да? Добрый день, уважаемые господа. Сейчас мы вам покажем установку, которая может регулировать, так сказать, частоту качера на любую, которая вам нравится. Вот сейчас вы видите как бы схемку активную, чтобы было понимание. Она у нас та же самая, какая была, номиналы специально все проставлены. Нормально видно, да, Виталь?
[0:33]Давай теперь ещё вот эту индуктивность, вот этот кусочек. Этот кусочек у нас отвечает за регулировку самой частоты. Есть, да? Теперь давай так крупным планом, я немного пообъясняю по ней. Так, вот, где у нас L1 катушечка, все мы видим, да? И ВВ катушечка у нас, вот она у нас происходит. Это наш чистый качер Тесла, либо там бобина, разницы нет. И, так как я говорил в своих опытах, у нас в данном случае индуктивность минимальная, мы не смогли намотать бублик, да? Вот, мы для этого делаем максимальную индуктивность, это у нас L2 и обратная связь у нас индуктивная это L3, которая непосредственно работает с базой. Значит, все должны прекрасно здесь понимать абсолютно, что каждый транзистор, каждому типу транзистора, почему я не рисую всегда в основном там марке типа транзисторов и так далее. Значит, ему присущ своя величина напряжения, тока как бы и вот эти все параметры. Поэтому рисовать вот один в один, ну, это я не знаю, это какая-то бестолковость, я считаю, вот. И не поняв, точнее, не не кто не понял сути процесса, он никогда, естественно, её не соберёт. Будет глупые выпады там, я не сделал, ну, и как я писал там, для этого я не сделал, естественно, ни грамма энергии человек не приложил к этому. Вот, ну, а, соответственно, не приложив и не поставив чего-то, как я говорил, на алтарь, да, науки, вы ничего не достигнете. И результаты, вот, которые там, смотрел, запутались в бобинах, три конца. Давайте сейчас покажем, как бы, вот такая схемка бобины, да? Вот она специально для вас на три вывода. Все мы её видим прекрасно, да? Ну, как обычно, предполагаю вопрос сейчас. Я не знаю, что так у меня вывод номер один, я не знаю, что так у меня вывод номер два, включил не так, сгорел транзистор, всё пропало там. Короче, трагедия наступила, да? Вот. Сейчас попытаюсь объяснить, почему вы её не сможете нормально померить и определить сразу. То есть у нас сопротивление одной обмоточки будет маленькое, второй обмоточке это килоомы. Поэтому, естественно, попытавшись определить обычным китайским тестером, у вас ничего не выйдет. Вот, естественно, не смогли определить правильно концы, перевернули неправильно, поимели проблемку, да? Теперь, значит, смотрите, что необходимо вам сделать. Вам необходимо для того, чтобы это всё померить правильно, на вывод два подаёте плюс, на вывод один подаёте там землю, либо минус. В результате, что у вас происходит, если вы померите отношение напряжений просто-напросто элементарно, да, между, когда вы соединили плюс и минус, да? У вас появится какой-то потенциал обязательно, короче, да, по отношению ко второму выводу, да? И, значит, у вас по отношению к выводу номер один и ВВ у вас будет ноль. Всё, таким образом, вы уже определили. Если вы меняете всё это дело наперёд, то есть на вывод два ставите землю, на вывод один ставите плюсик, да? То у вас, естественно, получается напряжение между ВВ и выводом один будет ноль. Вот таким способом вы очень легко определите как катушку на три конца, про четыре, я там вообще всё понятно, отличить. Значит, вот это для вас собираем вот такая схема лабораторной установки всей этой. Теперь давай покажем, что такое конденсатор. Я его там написал, у кого маленький, ставьте маленький. У меня будут стоять вот такие, они последовательно. Значит, ставится почему, потому что любую катушку, которую ходок приносит, как правило, для настройки, да, очень легко регулировать. Значит, вот это вот транзистор. Мы работаем с NPN транзистором, как бы, здесь их два, это у нас 2SC 5200 в спарочке. Вот. Можно работать с его PNP другом, и там, кто катушки подключает, может даже по легче его. Почему? Потому что, не ограничив ток, будет, как я сказал там, и трансформатор сгорит, и ключи погрядные, которые питают. Вот, вот этот узел, который у нас нарисован, давай ещё раз, покажем, вот L2 L3, вот это вот этот узел. Значит, естественно, индуктивность, которую здесь я вам показываю, тут 1200 витков не надо мотать. Я надо просто ответвление сделать, как бы, потому что под каждый транзистор будет разная. Это, ну, конечно, издевательство, если у вас, допустим, транзистор, ему надо 20 Ом задать, да, вот смещение, то, естественно, здесь три и четыре, допустим, ома. Так как он у меня параллельно, на каждую базу стоит по 10 Ом сопротивления. Ну, и, соответственно, 6.8 у нас регулировочка. Процесс достаточный, и дальше вы просто можете попереключать, подогнать. Ну, кому не хватит, домотайте на краях. Это индуктивность замерена, когда они находятся каждый по отдельности. Если, естественно, вот в таком виде попытаться померить, все прекрасно понимают, что индуктивность будет гораздо выше на порядок. И вот как осуществляется регулировка частоты качера. Оп, вот так поехали, и частота у нас увеличивается в таком варианте, как бы. И ничего тут страшного нет, и таким образом любой, любой полностью индуктор мы можем загонять именно в качерный режим на нужную нам частоту. Чем отличается качерный режим, ещё раз повторяю, качерный режим это резонанс. Если резонанса нет генератора, эффекта никакого не получите. Максимум можете настроить, получить вот ту величину пики, которую во втором опыте я вам показывал. Вот, и всё. Эффекта у вас не будет. Кто там говорит, там, взял там генератор, погнал всю частоту. Ну, так и хочется сказать, у тебя нет понимания вообще сути происходящего процесса. Поэтому достичь без этого понимания нам невозможно, как бы. Ну, вот вкратце, в принципе, пока и всё. И теперь давайте ещё раз остановлюсь, вот, кто работает на нашем принципе установок. Значит, два колебательных контура, находящихся в резонансе. Один, как источник и находится в резонансе, это классический индуктор, вторая половинка это ВВ. Она находится в резонансе от среды. Значит, что необходимо сделать? Ток между левой и правой половинкой протекать не должен, ни в коем случае, как я сказал. Всё должно стоять. Если будет протекание тока, либо там гальваническая связь, но без резонансов, которые меня тормозят заряженные частицы. Всё, ничего у вас не получится. Значит, и съём вы должны осуществлять с противоположных плеч, то есть они должны находиться в противофазе. Если в одном максимум, в другом минимум и наоборот. И получается съём, это, по сути, такая как бы потенциальная установка, то есть мы снимаем потенциал в каждой точке среды. Вот, в противофазе, которые находятся, и, естественно, его сливаем на ёмкость, дальше получаем уже нормальное напряжение и можем его использовать.
