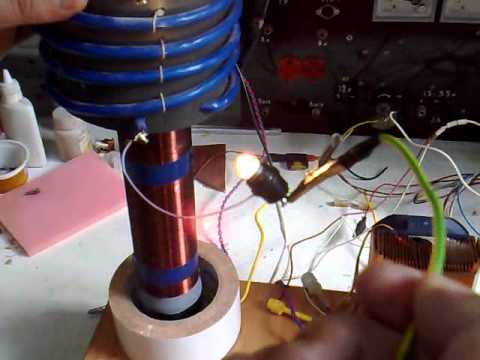

[0:02]Есть. Так, ну давай сразу к схеме подойдем. Вот эта схемка, она всем известная абсолютно полностью. Единственное, значит, новшество, здесь не полевые транзисторы у нас стоят, а Тошиба 522.02С. Ну соответственно, здесь меняется сопротивление, оно 1,8 кОм у нас здесь. И здесь у нас по 60 виточков. Здесь так и осталось по два виточка, в общем сложности четыре. Значит, чем схема хороша? Тем, что загоняется как бы очень хорошо все это дело при правильной настройке в резонанс. Но все равно с индуктором надо правильно играться. То есть от этого никто никуда не уйдет. То есть четверть длина волны мы должны поймать, иначе оптимальная сработать будет плохая система. Ну и также всем любимая отвязка нижнего конца от базы, которая мешает некоторым в качерах нормально работать со схемой и получать с неё съем. Есть, да? Ну теперь пойдем непосредственно на схему. Вот так вот она у нас собрана. Два плеча, два транзистора, как я сказал, ну и тут ее обвязка. Значит, единственная еще особенность схемы, давай вот на Теслу перейдем как бы, внутри там 60 виточков, также два плеча. И центральная точка, два плеча индуктор и ВВ намотана на максимум, чтобы потом можно было ее, ну, сматывать и настраивать как бы в правильном варианте уже. Ещё особенность одной схемы, давай на осциллограф посмотрим, вот это у нас работает чисто сама Тесла, это 1,5 МГц здесь у нас частота. И вы видите, она у нас идет с частотой в 50 Гц. Значит, как сделано это прерывание? Это прерывание сделано, вот он транзистор на входе. Просто питание вообще всей установки. И тем самым можно регулировать крутим с генератора частоту и любую нагрузку, которая у нас сидит на 1,5 МГц, да, мы из нее можем делать 50 Гц, которые необходимы нам. Теперь есть, да? Теперь как из этой установки, точнее, заставить всю эту установку качать ток с земли, который все хотят понять, увидеть? Сейчас мы все вам это покажем. Значит, вот это наша Тесла, давай сюда как бы. Вот это ее нижний конец, все вы видите, да? Он соединен с нижним концом обычной катушки. Но это как бы необычная катушка, это точный аналог, который должен быть точно так же настроен на резонанс основной ВВ. Верхний конец тупо у нас соединен, вот он он. Теперь вот наша земля, и вот наша нагрузка. Значит, как качается ток? Верхний конец никуда не подсоединяется у индуктора, запомните это, он не должен. Индуктор, конечно, тоже здесь халявенький немного испорчен, он должен тоже быть подобран. И вот теперь смотрите, вот что я делаю. Оп, я ее поднял, и вот она лампочка начинает хорошо и прекрасно гореть, да? То есть все мы в зоне, лампочка 50 Гц горит, э, то есть частота у нас 1,5 МГц, да, и 1,5 мы в 50 Гц сделали. Вместо лампочки можно поставить трансформатор, все, что там угодно как бы, и получать мощность уже, естественно, на вторичке ее подрезонировать надо будет, и тогда получите чистый синус 50 Гц. Вот так работает как бы именно эта система, и получается ток с непосредственно самой земли. Вот сейчас я прогоню весь диапазон, чтобы вы видели, что она по центру горит у нас оптимально. Значит, есть одна особенность этой схемы. Значит, сейчас на ней маленькая мощность, недостаточная, да? Как получается избыток мощности, то есть, из системы? Ток уменьшаете с помощью настройки, напряжение на индуктор надо поднимать высокое. То есть чем выше подаем напряжение, либо мы щелкаем, либо мы ставим трансформаторы через силовые ключи, и надо поднимать максимум напряжение. Чем выше напряжение и напряжение общее в резонансной системе, тем больше тока вы сможете взять систему из земли. Вот такой вот как бы преобразователь, и так вот это все работает. Ну сейчас то же самое мы сделаем, это как бы вариант Смита по съему, кто как бы не знает, да, это чисто просто его повторение. А сейчас мы как по Тесле покажем, будет то же самое, только увидите небольшую разницу. Давай выключай, нет, вырубай и переключай все это дело.
[5:01]Единственное, все должно быть, естественно, подобрано, нагрузочка соответственно, а то ключи могут вылетать. Для тех, кто испытывает сложность в приобретении дорогостоящих транзисторов как бы. Но эта конструкция у нас немного по-другому назначению в начале использовалась, поэтому мы ее так преобразовали для показа. Не надо как бы сильно. Вот смотрите, теперь наша лампочка горит внизу максимально. В центре она наоборот не горит, вверху она точно так же максимально. Можно намотать две катушки, но тогда нагрузка перераспределится. Значит, витков много мотать не надо. Индуктор надо подбирать соответственно. Здесь просто-напросто намотана бифом, чисто как по Тесле, соединена на среднюю точку и на землю. И два плеча, естественно, как бы работают. Ну сейчас покажу, что у нас тут 50 Гц. Смотрите, лампочка начинает, вот я сейчас на 20 Гц ставлю, вот смотрите. Вот она моргает, да? Вот сейчас я на 50 Гц ее вывожу, вот она нормально горит, вы уже не видите, как мерцает лампочка, все нормально. Ток нагрузки не изменяется при этом, и не влияет, естественно, никак на систему, которую мы выбираем оттуда. То есть, что у нас она присутствует, что у нас она отсутствует. Ну вот, в принципе, и все. Дерзайте, удачи.
