[0:02]Comment réaliser une implantation ? L'implantation consiste à disposer une construction en respectant ses dimensions, sa position géographique, son orientation et son altimétrie tels qu'ils sont définis par le plan d'exécution. Trois points du plan, positionnés par un géomètre, permettront d'implanter correctement la construction sous tous ses axes. Afin de donner des points de repère à l'ensemble des corps de métier, des fils peuvent être définis sur le plan. Celles-ci serviront à positionner les fondations et les murs de l'ouvrage et seront reportés sur des chaises d'implantation. En plus de la caisse à outils traditionnelle, il nous faut une lunette ou une station, des piquets d'implantation, des cordeaux, des décamètres. Côté matériaux, on vérifie que tout est bien sur le chantier. De la chaux, des bombes de tracé, des clous et des planches. Pour votre sécurité, n'oubliez pas les gants, le casque, les lunettes, des protections auditives, les chaussures de sécurité. Implantation traditionnelle, première étape, la préparation. Commencez par l'étude du plan. Définissez la position des fils d'implantation, celle-ci détermineront l'emplacement des chaises. Identifiez maintenant sur le terrain les points de géomètre. Définissez un point fixe qui servira de référence d'altimétrie pour toute la durée du chantier. Il est conseillé de sécuriser ces différents points en les reportant sur des bornes décalées de l'ouvrage. Cela permettra de les retrouver en cours de chantier. Deuxième étape, la pose des chaises d'implantation. Positionnez des chaises d'implantation dans l'axe des fils et suffisamment écarté de l'ouvrage. Nous vous conseillons de les aligner pour la lisibilité de votre chantier. Privilégiez une hauteur de 40 à 80 cm. Réglez-les de niveau et à la même altimétrie à l'aide de la lunette. Troisième étape, report des deux premières fils. Commencez par une file comprenant deux points de géomètre. Fixer un cordeau depuis un de ces points. Tendez-le jusqu'à la chaise opposée. Régler sa position à l'aide d'une règle et d'un niveau ou d'un fil à plomb d'axe selon l'axe du deuxième point de géomètre. Fixer un clou sur la chaise sur l'axe de la file. Recommencez l'opération dans le sens inverse pour obtenir l'axe de la file sur la deuxième chaise. Tracez maintenant la position du mur sur les chaises.
[2:35]Indiquez le nom de la file. Recommencez l'opération pour la deuxième fille comprenant deux points de géomètre. Quatrième étape, recherche du quatrième point. Vous allez maintenant pouvoir implanter la troisième file parallèle à la première. Calculez la valeur de la diagonale à partir des points de géomètre, reportez cette valeur de diagonale ainsi que les valeurs des côtés à l'aide des décamètres. Vous connaissez maintenant le quatrième point. Reportez les deux nouveaux axes créés sur les chaises correspondantes. Cinquième étape, implantation des axes secondaires. À partir du plan, vous pouvez maintenant implanter les fils suivantes. Repérez systématiquement les distances depuis les croisements de fils afin de ne pas cumuler des erreurs d'approximation. Mesurez et repérez la position de vos points d'implantation sur les cordeaux à l'aide du décamètre depuis les points P1 et P2. Vérifiez l'équerrage des fils secondaires à l'aide de la méthode des multiples de 3 4 5. Repérez l'axe et la position des murs sur chaque chaise. Votre implantation est prête, vous pouvez tracer les fondations au sol.

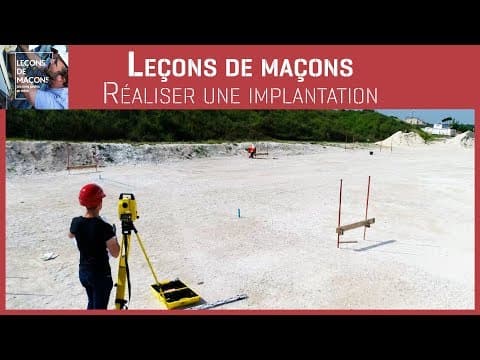

[4:02]Implantation à l'aide d'une station. Vous pouvez également implanter votre construction à l'aide d'une station d'implantation. Selon le type de station, vous devez commencer par télécharger le plan en format numérique ainsi que la position des points de géomètre et des points d'implantation désirés. Une fois sur le chantier, commencez par repérer la position des trois points de géomètre. Cela permettra à la station de se repérer dans l'espace.
[4:33]Vous n'avez plus qu'à sélectionner les différents points du plan et les positionner sur le terrain à l'aide de la cible, en suivant les indications d'angle et de distance.
[4:52]Vous pouvez alors reporter les fils sur les chaises d'implantation.
[4:59]Et voilà, c'est à vous de jouer.
