[0:01]Обязательным условием для передачи электрической энергии является проводниковый материал, необходимый для протекания тока, но для исключения возможности попадания потенциала на несущие конструкции и другие элементы устанавливаются электрические изоляторы.
[0:16]В современной электротехнике невозможно представить себе работу каких-либо силовых устройств без изоляторов.
[0:24]Что из себя представляют электрические изоляторы? Электрические изоляторы представляют собой диэлектрический элемент электроустановки, конструктивно выполняемый из изоляционного материала и армирующей детали.
[0:37]Диэлектрик предназначен для электрического отделения, а металлические конструкции позволяют зафиксировать как сам изолятор, так и проводники на нём.
[0:44]В качестве диэлектрического материала используется стекло, полимер или керамика.
[0:50]Назначение их - это электрические изоляторы, предназначенные для крепления шин, проводов, троллей и прочих токоведущих элементов корпусу электроустановки, консолям, опор и прочим конструкциям.
[1:03]Помимо этого, они изолируют проводники при прохождении через стены, позволяют отделить электроустановки друг от друга и прочие несущие функции.
[1:10]В зависимости от места установки, их подразделяют на внутренний и наружный. Также немаловажное значение играет класс напряжения, на который рассчитан тот или иной изолятор, из-за чего будет отличаться его конструктивное исполнение и определённые технические характеристики, определяющие возможность их применения в тех или иных электроустановках.
[1:30]Основные технические характеристики. В соответствии с требованиями нормативных документов для электрических изоляторов регламентируются такие характеристики, как сухо-разрядное напряжение.
[1:40]Это такая величина, при которой произойдёт электрический разряд в условиях сухого состояния поверхности. Следующая характеристика - макро-разрядное напряжение, определяет такую же величину, как и предыдущий параметр, но при условии попадания дождя на поверхность.
[1:57]При этом рассматривается такой вариант, когда направление струй располагается под углом 45°. Напряжение пробоя представляет собой такую величину, при которой произойдёт пробой между двумя полюсами.
[2:05]В зависимости от конструкции полюса могут быть представлены стержнем, шапкой либо шиной и фланцем.
[2:13]Следующая характеристика - это механическая прочность. Проверяется нагрузкой на изгиб, разрыв или срез головки.
[2:21]При этом конструкцию жёстко закрепляют и прикладывают к ней усилия, плавно повышаемые до такого уровня высочайшего напряжения в материале, которая приводит к разрушению.
[2:32]И последняя характеристика - это термическая устойчивость. Испытывается посредством попеременного нагревания и резкого охлаждения. Состоит из двух-трёх циклов, в зависимости от материала и конструкции, после чего прикладывается электрический потенциал, создающий множественные разряды.
[2:48]Следует отметить, что испытательные процедуры не являются обязательными для всех изоляторов, выпускаемых на заводе.
[2:57]Электрическим, термическим и механическим воздействиям подвергаются только 0,5% от партии.
[3:04]Обязательный для всех изоляторов является проверка напряжением перекрытия в течение 3 минут, при котором на изоляторе возникают искровые разряды.
[3:14]У подвесных изоляторов обязательно проверяется механическая характеристика. Для этого в течение минуты к нему прикладывается механическая нагрузка, которую регламентируют заводские или государственные нормы.
[3:26]Такие испытания обеспечивают нормальную работу электрических изоляторов при номинальных токах и номинальных напряжениях сети, а также достаточный уровень надёжности.
[3:35]Кроме этого, некоторые модели подвергаются периодической проверке в ходе эксплуатации. По результатам периодических осмотров и испытаний они могут проходить очистку, выбраковку или замену.
[3:47]Классификация. Для обеспечения надёжного электроснабжения и соблюдения максимального уровня безопасности в каждом конкретном случае в электроустановках должны применяться изоляторы соответствующего типа и конструкции.
[3:59]В зависимости от критерия выделяются несколько параметров их классификации. По назначению. В зависимости от назначения выделяют такие виды изоляторов, как стационарные.
[4:08]Применяются для механического крепления токоведущих стержней или ошиновки в распределительных устройствах. В зависимости от назначения стационарные изоляторы дополнительно подразделяют на опорные и проходные.
[4:20]Так опорные изоляторы выступают в роли основания, на которое крепится шина в ячейках или несущих конструкциях. Проходные изоляторы позволяют провести токоведущий элемент сквозь стену или перекрытие помещения.
[4:35]Аппаратные имеют схожее назначение со стационарными, но применительно к каким-либо аппаратам.
[4:41]К примеру, аппаратные изоляторы нашли широкое применение в выпрямительных установках, силовых приборах, комплектных подстанциях, установленных аппаратах высокого напряжения и прочих агрегатах.
[4:51]И последняя характеристика, точнее назначение - это линейные. Используются для наружной установки под высоковольтные линии или ошиновку открытых распред-устройств.
[5:03]Отличительной чертой линейных изоляторов является наличие широких рёбер или юбок, предназначенных для увеличения пути поверхностного пробоя в случае попадания осадков.
[5:14]В зависимости от применяемого диэлектрика выделяются такие виды изоляторов с фарфоровым корпусом.
[5:20]Отличается высокой механической прочностью на сжатие, но боится динамических воздействий. Для предотвращения появления проводящих каналов из-за оседания пыли и грязи на поверхности керамический материал покрывается глазурью.
[5:32]Полимерные изоляторы подразделяются на модели, которые имеют упругую деформацию и монолитные. Отличаются куда большим удельным сопротивлением материала, чем фарфоровое, но мягкая поверхность в большей мере подвержена загрязнению, чем покрытый глазурью фосфор.
[5:45]Помимо этого, из-за воздействия ультрафиолета полимер разрушается и утрачивает свойства, поэтому их применяют для внутренней установки.

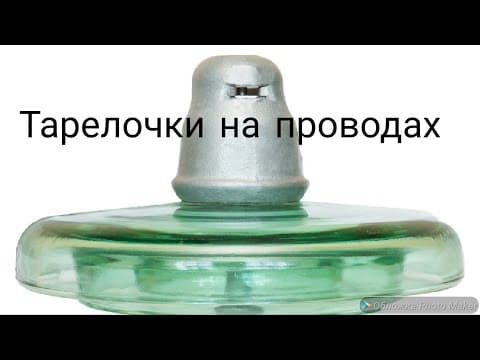

[5:54]Стеклянные электрические изоляторы отличаются не такой высокой прочностью, подвержены сколам при динамических воздействиях, но, в отличие от других материалов, не подвержено воздействию агрессивных реагентов, обладает меньшим весом и более простым обслуживанием, чем фарфоровые.
[6:10]По способу крепления на опоре, в зависимости от способа крепления, бывают штыревые. Крепятся посредством металлических арматуры выступает в роли опоры воздушных лэп, откуда и возникло название опорно-штыревые изоляторы.
[6:25]Подвесные выполняются троличными изоляторами, которые собираются в гирлянды в зависимости от класса напряжения, присоединённых к ним электрических аппаратов.
[6:34]И последнее - стержневые, имеют форму сплошного стержня, который устанавливается в качестве опорного или подвешивается за элементы арматуры в качестве натяжного. Опорно-стержневые изоляторы устанавливаются в распределительных устройствах для изоляции шин на их краях посредством чугунных крыльев крепится токоведущая часть.
