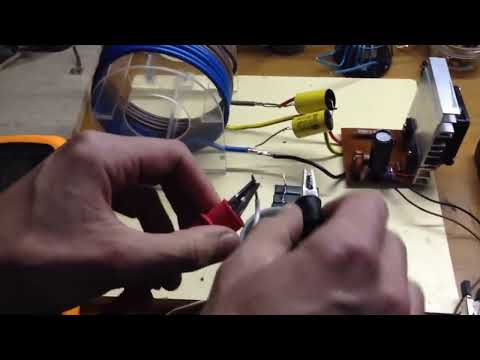

[0:00]Приветствую вас, дорогие друзья. И в этом видео я хочу рассказать о том, как настроить колебательный контур в резонанс. Итак, что мы имеем? У нас есть катушка, 80 витков, намотана проводом 2 с половиной квадрата в два слоя. У нас есть индуктор, намотанный 10 витков толстым проводом с отводом с средней точки на генератор. Задающий генератор, источник питания 24 В. Для того, чтобы настроить контур резонанс, нам нужна, нужно знать такие параметры, как индуктивность контура и частота генератора. Сразу хочу оговориться, для того, чтобы у вас частота индуктора соответствовала частоте катушки индуктивности, должно быть строгое соотношение длин проводов первичной и вторичной катушки, как один к четырём. Если, например, у вас здесь 1 м провода, то здесь должно быть 4 м провода. Тогда частоты индуктора и катушки будут совпадать. Но у меня эти соотношения не совпадают, поэтому частоты разные, и сейчас я вам это покажу. Вставляем катушку в наш индуктор и с помощью прибора замеряем частоту, которая у нас есть на этом контуре. Сейчас я покажу, что частота первичной катушки и вторичной разнятся из-за того, что длина проводов не соответствует, некратная на 1/4. Так, итак, включаем прибор на измерение частоты. Итак, у нас на катушке ровно 40 кГц. Сейчас я переподключу на индуктор. И вы видите, что частота отличается. Вот у нас частота на индукторе 112 кГц. Итак, что мы делаем далее? Мы знаем частоту 40 кГц. Теперь нам нужно измерить индуктивность катушки. Вы также можете сделать это с помощью онлайн-калькулятора. Ввести диаметр намотки, количество витков, слоёв, и рассчитать онлайн-калькулятором индуктивность катушки. Ну, так как мой прибор позволяет это сделать, я измерю прибором индуктивность данной катушки. Переключаем на индуктивность, замеряем. 131 микроГенри. Так, теперь у нас есть значение индуктивности катушки, частота. Для того, чтобы рассчитать, какую ёмкость нам нужно присоединить к этой катушке, воспользуемся онлайн-калькулятором.
[3:19]Вводим наши параметры в соответствующие поля: частота 40 кГц, индуктивность 131 микроГенри.
[3:32]Щёлкаем на пустое место, и он нам выдаёт ёмкость в районе 120, ну, практически 121 нанофарад. Я заранее подготовил батарею конденсаторов для этой индуктивности. Вот она у меня здесь. Ну, мы сейчас прибором её тоже замерим, увидим её ёмкость. Я ставлю на нанофарады.
[4:20]Что-то, наверное, контакт где-то плохой. Сейчас ещё раз.
[4:36]Вот 100. Ну, где-то контакт пропадает. 126. Здесь батарея 126 нанофарад. Немножко больше, чем нам показал онлайн-калькулятор, но здесь в приборе может быть погрешности, поэтому ёмкость, он немножко отличается. Ну, сейчас вы увидите эффект, который, который даёт контур, который находится в резонансе. У нас есть лампочка 220 В, 40 Вт. Не забудьте, здесь видно номинал лампочки. Нет. В общем, 220 В, 40 Вт. Вот я её подключу сейчас к питанию 24 В, она, наверное, даже не будет светить. Вот от 24 В лампочка совсем совсем не светится. Подключаем её к нашему контуру. Вот лампочка засветилась очень-очень слабым накалом, потому что в контуре, в нашем контуре нету резонанса. Теперь давайте посмотрим, что произойдёт, если к этому контуру мы подпаяем нашу батарею конденсаторов.
[6:11]Так, вот смотрите, я один конец подключил. Лампочка светится слабо. И вот какой эффект даёт резонанс. То есть, увеличение амплитуды колебаний на величину добротности нашего колебательного контура. Также вы можете донастроить контур в максимальный резонанс, просто немножко добавляя или убавляя ёмкость, которую вы набрали, рассчитали. Вот у меня есть здесь ёмкость на 3.300 пикофарад. Сейчас я попробую её подключить, и вы заметите, как это отражается на яркости свечения лампочки. Вот, видите, лампочка немножко даже притухает, потому что резонанс у нас сбивается. Подключаю ёмкость, лампочка притухает. Данная ёмкость даже немножко выше той, которая была рассчитана, поэтому резонанс даже немного, немножко меньше. Вот, отключаем конденсаторы, соответственно, лампочка заметно, очень заметно становится слабей свечение, яркость свечения лампочки. Ну, вот это и всё, что я хотел донести в данном видео. Надеюсь, видео было полезным. Пока-пока.
