[0:05]Buenas, desde areatecnologia.com, hoy os vamos a hablar sobre el dibujo técnico. Exactamente, vamos a explicar qué es el dibujo técnico y los tipos de dibujo técnico que hay. Ya sabéis que en la parte de abajo del vídeo tenéis el enlace a la página sobre el dibujo técnico, los tipos que hay, con más información de la que vamos a proporcionar el vídeo y que os recomiendo que visitéis. También en el propio vídeo, arriba a la derecha, tenéis una, un redondelito con una I, que si picáis sobre él, tenéis el enlace directo a la página sobre los tipos de dibujo técnico que hay, ¿vale? Bueno, pues vamos a empezar, eh, en este caso, lo primero que vamos a empezar es diciendo qué es eso del dibujo técnico. Bueno, pues vamos a definirlo, ¿no? Un, el dibujo técnico es una forma de comunicación gráfica, ¿vale? ¿Qué es eso de una, de una comunicación gráfica? Bueno, pues dibujo técnico es una forma, un sistema o un lenguaje de representación de objetos, sobre todo, en el marco de actividades industriales y de diseño, por eso es técnico,
[1:10]en el que se presentan desde las ideas más globales del objeto hasta los más mínimos detalles. Eso es lo que se debe representar. Y además, esa representación debe de seguir obligatoriamente unas normas, y esas normas son las que se llaman normas del dibujo técnico.
[1:28]Luego, el dibujo técnico describe de forma clara y exacta dimensiones, formas, características, incluso la construcción, la forma de construcción de cualquier objeto, ¿vale? Podríamos definirlo de otra manera, pero que nos daría, nos diría lo mismo. Podríamos decir que el dibujo técnico es un lenguaje universal también, ¿vale? ¿Por qué es un lenguaje universal? Porque cualquier persona que sepa expresarse en un papel y representar un objeto mediante el dibujo técnico, se puede comunicar con cualquier otra persona del mundo que conozca cómo se hace el dibujo técnico. Es decir, imaginaros, por ejemplo, una persona en China que no sabe hablar español, y yo, desde España, que tampoco se hablar chino, le quiero decir, por ejemplo, que quiero, eh, la forma de construir un edificio, allí en China. Bueno, pues yo podría perfectamente dibujar los planos del edificio, siguiendo las normas del dibujo técnico, enviar los planos y esa persona, automáticamente, con esos planos, sin conocer mi idioma, pero sí el el idioma del dibujo técnico, podría construir el el el el edificio que yo le di, eh, le he dibujado aquí. ¿Vale? Quiero decir, que me estoy comunicando con, con un chino. Pero es que me podía comunicar exactamente igual con un inglés, con un alemán, de, con cualquier idioma, siempre que conozca el lenguaje universal, que es el lenguaje del dibujo técnico. Luego, como es una, como nos podemos comunicar, decimos que es un lenguaje universal, siempre que en todo el mundo haya que conozca el dibujo técnico, se puede comunicar con otra persona, porque yo me he comunicado con esa persona, con ese chino, de esa manera, eh, eh, eh, me he comunicado y saben perfectamente cómo va a tener que construir el edificio, tal y como yo se lo he explicado en el dibujo técnico. ¿Entendido? Bueno. Y qué, y qué, ¿qué es lo que hace el dibujo técnico? Pues de momento, el dibujo técnico lo que hace es utilizar una superficie en dos dimensiones, que es un papel en blanco, ¿vale? Para que en ese papel en blanco en dos dimensiones, representemos un objeto en que, realmente, es o está en tres dimensiones en la vida real, ¿vale? Luego, eso es lo que hace una persona que se dibuja, que se dedica al dibujo técnico, representar objetos en un papel en dos dimensiones, objetos que en la vida real son de tres dimensiones. Bueno. Eh, fijaros que es tan grande la gama de dibujo técnico que podemos tener de tipos de dibujo técnico, que es necesario clasificarlos un poco, ¿no?, y diferenciarlos. No todos los que se dedican al dibujo técnico hacen todo lo que se puede dibujar en dibujo técnico, prácticamente se puede dibujar todo. Entonces, se ha clasificado, entonces el dibujo técnico, eh, se ha clasificado y nosotros vamos a, a explicar aquí dos tipos de clasificación del dibujo técnico, ¿vale? Lo primero que vamos a explicar es que según la proyección o la forma en la que representamos los objetos, tenemos los tipos de dibujos técnicos, dibujo técnico en 2D y dibujo técnico en 3D. El dibujo técnico en 2D se le llama representación bidimensional, y lo que se hace es representar el objeto que tiene tres dimensiones en el papel, en dos dimensiones, y eso normalmente se suele hacer con lo que se llaman las vistas del objeto. Os recuerdo que en la página de areatecnologia en el apartado de dibujo técnico tenemos explicado cómo se hacen las vistas de los objetos, por si queréis ir ahí. Y el dibujo 3D, o representación tridimensional, en el papel hay que representar el objeto que está en la vida real en tres dimensiones, también hay que representar en tres dimensiones en papel, sabiendo que el papel tiene dos dimensiones, ¿vale? Eso se suele llamar perspectiva, dibujar en perspectiva. Mirad, aquí tienes un ejemplo muy claro.

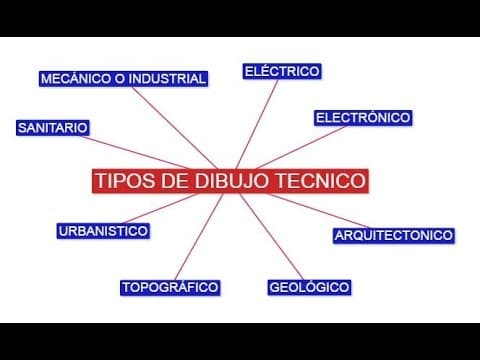

[4:46]El dibujo técnico bidimensional, representa las vistas, normalmente son tres, alzado, planta y perfil, y el dibujo tridimensional o 3D representa el objeto propiamente dicho, pero con tres dimensiones sobre el papel, que tiene dos, ¿vale? Es lo que se llama la perspectiva del del objeto y de esta perspectiva podemos sacar las tres vistas. Esas tres vistas corresponden a este objeto, ¿vale? A esta perspectiva es el objeto, alzado, planta y perfil. Pero como veis, el bidimensional solo damos ancho y largo o ancho y alto, dos dimensiones, y aquí hay que dar ancho, eh, largo, alto y ancho, ¿vale? Las tres dimensiones, ancho, alto y largo, mediante lo que se llaman perspectivas, también hay varias perspectivas que también os explicamos en el apartado de dibujo técnico de la página de areatecnologia.com. Bueno, si esa es una de la clasificación, ¿vale? Un profesional del dibujo técnico puede dibujar los objetos o en dos dimensiones mediante las vistas, perdón, o en tres dimensiones mediante la perspectiva del objeto. Pero, como luego hay muchas ramas, eh, dentro de, de la, de la técnica, por así decirlo, de la industria y del diseño, ahí también se pueden clasificar el dibujo técnico en otros muchos, eh, tipos diferentes. En este caso, se dice que se clasifica según el uso, eh, según el uso para el que va a estar ese dibujo. O sea que va a ser ese dibujo, ¿eh? Aquí tenéis un esquema con los tipos de dibujo técnico según su uso, principales, seguramente hay más, pero estos son los principales, ¿vale? Aquí tenéis los tipos de. Bueno, por ejemplo, vamos a empezar por el arquitectónico. El dibujo técnico arquitectónico es el que utilizan los arquitectos para realizar los planos para la construcción de edificios de todo tipo, fábricas, incluso autopistas y puentes también, ¿vale? Entonces, ese sería el dibujo técnico arquitectónico. Podemos, eh, seguir por el mecánico o industrial, que sería aquel dibujo técnico que utilizan los ingenieros, sobre todo para hacer las piezas de cualquier máquina o incluso de la máquina completa, el dibujo de las piezas y de la máquina, y, eh, se llama dibujo técnico mecánico o industrial. Luego, tenemos otro tipo de dibujos, por ejemplo, que será el dibujo técnico eléctrico, eh, que serían los que realizan los profesionales del dibujo técnico para las instalaciones eléctricas, los planos eléctricos. Cada, y luego tenemos el electrónico, que es muy parecido, a veces incluso se engloba con el eléctrico, que es un dibujo técnico, pero eléctricos para los planos de instalaciones eléctricas, electrónicos para los circuitos electrónicos, aunque veréis en algunos sitios que se engloban, eh, dibujo técnico, eh, eléctrico y electrónico, pero bueno, yo creo que es mejor separarlos, porque no tienen nada que ver. Normalmente solo lo suelen hacer los ingenieros, y, por supuesto, la simbología utilizada para un tipo de dibujo técnico y la de otro, son diferentes. Es decir, los símbolos electrónicos no son igual que los símbolos eléctricos, ¿vale? Ni los mecánicos, ni los arquitectónicos. Son símbolos diferentes, por eso se, eh, hay que estudiar ramas diferentes para poder hacer, eh, dibujos técnicos diferentes. Luego, teníamos otro dibujo técnico, por ejemplo, el el dibujo técnico geológico, que es el que se emplea en geografía y en geología, ¿vale? Y los los emplean los geólogos pues para dibujar, eh, minas, para dibujar, eh, las rocas y las, eh, los minerales en geología. Luego, tenemos otro que sería los, el dibujo técnico topográfico, que es el que realizan los topógrafos para, eh, representar, eh, las extensiones de terrenos o los terrenos. Pues un, un, por ejemplo, un prado, eh, o para representar una montaña, eh, se hace con el dibujo técnico topográfico. Luego, tendríamos el dibujo técnico urbanístico, que también lo utilizan los arquitectos, pero este tipo de dibujo técnico es para representar, eh, cómo se organizan las ciudades. Es decir, cómo están organizadas las ciudades. Pues podemos representar una ciudad diciendo dónde está el parque, dónde están los edificios, dónde están las viviendas, dónde está el supermercado. Eso es la distribución de una ciudad, eso es lo que representaría el dibujo técnico urbanístico. Y por último, tenemos el dibujo técnico de instalaciones sanitarias, y las instalaciones sanitarias, como ya sabéis, son los lavabos, los baños, las duchas, eh, el retrete. Todo eso es lo que se llama instalaciones sanitarias. Bueno, pues los ingenieros, cuando hacemos planos o los arquitectos de las instalaciones, eh, en las viviendas, por un lado están las instalaciones eléctricas, por otro lado están las instalaciones sanitarias, ¿vale? La agua fría, agua caliente también. Todo eso serían el dibujo técnico de instalaciones sanitarias, que también lo suelen hacer los arquitectos normalmente o los ingenieros, ¿vale?
[9:16]Bueno, pues, eh, creo que ha quedado claro lo que es el dibujo técnico y los tipos de dibujo técnico principales que existen. Espero que os haya gustado y ya sabéis, en la página de tipos de dibujo técnico de areatecnología, tenéis todavía más información sobre los tipos de dibujo técnico, más explicado, más extensamente para que lo podáis entender incluso mejor, ¿vale? Os vemos y esperamos allí, y ya sabéis, os agradecemos que nos deis un me gusta, ¿entendido? Venga, un saludo desde areatecnologia.com.
